РВС-50000 м3 (резервуар вертикальный стальной)

Группа компаний Газовик занимается производством и поставкой Резервуарного оборудования. У нас вы можете заказать РВС-50000 м3 (резервуар вертикальный стальной) с доставкой по всей России

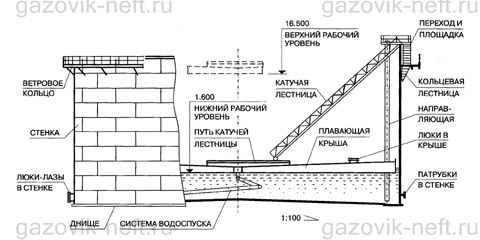

Схема металлоконструкции резервуара вертикального РВС–50000 м³
Металлоконструкция резервуара вертикального РВС–50000 м³

Возможно изготовление резервуара вертикального стального РВС из:

ООО «Газовик-Нефть» поставляет резервуарные металлоконструкции различных объемов (от РВС–100 м³ до РВС–50000 м³). Резервуарные металлоконструкции изготавливаются по индивидуальным проектам, для различных сфер применения. Все технические решения, принятые при проектировании резервуаров, соответствуют требованиям экологических, санитарно-гигиенических и противопожарных норм, действующих на территории РФ. Металлоконструкции резервуаров поставляются в рулоне. В зависимости от объема и конструктивного исполнения металлоконструкциимогут размещаться в одном и более рулонах. При необходимости резервуарные металлоконструкции комплектуются необходимыми технологическими элементами: клапанами дыхательными, люками, патрубками, площадками обслуживания и другим резервуарным оборудованием. Также ООО «Газовик-Нефть» поставляет резервуары для различных климатических условий, в т.ч. для районов крайнего севера, с комплектом теплоизоляции, необходимыми подогревателями и другим специальным оборудованием.

Технические характеристики РВС 50000 м³

Наименование параметраВеличина параметра
Номинальный объем, м³ 50000
Внутренний диаметр стенки, мм 60700
Высота стенки, мм 18000
Плотность продукта, т/м³ 0,9
Верхний рабочий уровень, мм 16500
Стенка РВС–50000: (полистовая)
Количество поясов, шт 8
Припуск на коррозию, мм
Толщина верхнего пояса, мм 10
Толщина нижнего пояса, мм 24
Днище РВС–50000:
Количество окраек, шт 24
Припуск на коррозию, мм 2,0
Толщина центральной части, мм 6
Толщина окраек, мм 16
Плавающая крыша РВС–50000:
Количество наружных отсеков, шт. 48
Припуск на коррозию, мм
Толщина верхней деки, мм 5
Толщина нижней деки, мм 5
Масса конструкций РВС–50000, кг:
Стенка с ветровым кольцом 431913
Днище 154233
Плав. крыша с констр. обслуж. 325047
Кольцевая лестница 1470
Переход и площадка 1049
Люки, патрубки, оборудование 10315
Комплектующие конструкции 3258
Каркасы и упаковка 67000
Всего 994285

Опросные листы

Резервуар вертикальный РВС-100 со стационарной крышей
Резервуар вертикальный РВС–100 со стационарной крышей

Возможно изготовление резервуара вертикального стального РВС из:

  • нержавеющей стали - резервуар вертикальный из нержавеющей стали (нержавейки)
  • малоуглеродистой стали - резервуар вертикальный из малоуглеродистой стали
  • низколегированной стали - резервуар вертикальный из низколегированной стали

Технические характеристики РВС 100 м³

Наименование параметраВеличина параметра
Номинальный объем, м³ 100
Внутренний диаметр стенки, мм 4730
Высота стенки, мм 6000
Плотность продукта, т/м³
Расчетная высота налива, мм 6000
Стенка РВС–100:
Количество поясов, шт 4
Припуск на коррозию, мм
Толщина верхнего пояса, мм 5
Толщина нижнего пояса, мм 5
Днище РВС–100:
Количество окраек, шт
Припуск на коррозию, мм
Толщина центральной части, мм 5
Толщина окраек, мм
Крыша РВС–100:
Количество балок, шт.
Припуск на коррозию, мм
Несущий элемент
Толщина настила, мм 5
Масса конструкций РВС–100, кг:
Стенка 3596
Днище 764
Крыша 870
Лестница 630
Площадки на крыше 720
Люки и патрубки 706
Комплектующие конструкции 87
Каркасы и упаковка 2100
Всего 9473
